Efficiënte vloeistofkoeling voor IT-belastingen tot 100 kW per rack

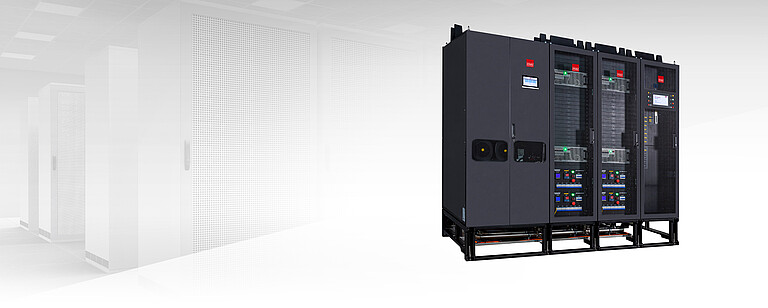

Onze oplossing, voorzien van geïntegreerde, directe vloeistofkoeling van de processor (DCLC), is een gestandaardiseerd, lijnvormig modulair datacenter ontworpen voor toepassingen met hoge dichtheid. Hierin worden lucht- en vloeistofkoeling van één leverancier gecombineerd voor optimale prestaties bij IT-belastingen tot wel 100 kW per rack.
Dit modulaire datacenter is geproduceerd, volledig getest en direct inzetbaar en biedt zekerheid voor de klanten.
Overzicht vloeistofkoelsysteem
Climate. Customized.
Onze visie is dat we een flexibele en op maat gemaakte oplossing willen bieden om aan uw specifieke behoeften te voldoen. Door een zeer aanpasbaar systeem van gestandaardiseerde componenten maken we een breed scala aan configuraties mogelijk die kunnen worden aangepast aan verschillende operationele vereisten.
Energie-efficiëntie en betrouwbaarheid
Hoogefficiënt
- Extreem lage pPUE (~1,02 bij vollast) voor een optimale energie-efficiëntie
- Vrije Koeling is het hele jaar door mogelijk, afhankelijk van de specificaties van de watertemperatuur van het TCS
- Energiezuinige inverteronderdelen, waaronder EC‑ventilatoren en inverterpompen, zodat er geen behoefte is aan een bypass met vloeistof
- Een lichte overmaat van de leidingen vermindert het stroomverbruik van de pomp en verhoogt de totale efficiëntie
Uiterst betrouwbaar
- Getoetst met prestatierapporten van derden (geluid, EMC en pPUE) die transparantie en betrouwbaarheid garanderen
- Optioneel een redundante configuratie van kritieke onderdelen (voeding, pompen, EC-ventilatoren)
- Redundante sensorsystemen voor de belangrijkste functies
- De vloeistof blijft van hoge kwaliteit met rvs leidingen van sanitaire kwaliteit en een ingebouwd filter aan de TCS-zijde die een zuiverheid van het water van 50 μm in stand houdt
- Optioneel 25μm-filter aan de TCS-zijde
- Geïntegreerde anticondensfunctie
- Ruimteneutrale koeling: de racks geven geen warmte af in de IT-ruimte
- Lekdetectie
Snelle en gemakkelijke inzet
Het geïntegreerde vloeistofkoelsysteem is ontwikkeld voor een snelle inzet, waarbij de configuratie binnen één dag is afgerond. Het bevat vooraf geïnstalleerde leidingen voor het technologische koelsysteem (TCS) en facilitaire watersysteem (FWS), waarbij slechts een enkele aansluiting op het facilitaire watersysteem (FWS) nodig is.
Componenten
- Regelsysteem met geïntegreerd bewakingssysteem
- CyberCool CMU Koelmiddeldistributie-unit (CDU)
- Technologisch koelsysteem (TCS)
- Vooraf geïnstalleerde leidingen voor het technologische koelsysteem (TCS) en facilitaire watersysteem (FWS)
- DCLC-racks met verdeelinrichting voor 80% vloeistofkoeling
- Voedingsunits (PDU)
- CyberRack Active Rear Doors (luchtgekoeld) voor de resterende 20% van de koelbehoefte
Componenten: Dit alles-in-één-systeem is samen met alle essentiële onderdelen ontworpen voor een complete en betrouwbare oplossing voor uw specifieke toepassingen.
Nauwkeurige controle voor hogere betrouwbaarheid
Dankzij de flexibele en nauwkeurige regeling verzekert het geïntegreerde vloeistofkoelsysteem een maximale betrouwbaarheid bij permanente werking. Daarnaast heeft STULZ de controller in eigen beheer ontwikkeld zodat software, hardware en vloeistofkoelunits perfect op elkaar zijn afgestemd en de hoogste normen voor betrouwbaarheid en bruikbaarheid worden bereikt.
Overige voordelen
- Exacte temperatuurregeling van het koelmiddel met een nauwkeurigheid van ±0,5 °C
- Ondersteunt zowel de koude stand-bystand als warme stand-bystand
- Bewaakt, berekent en toont het waterdebiet en de koelcapaciteit voor CyberRack Active Rear Doors
- Biedt realtime bewaking, berekening en weergave van de voedings- en pPUE-gegevens
- Compatibel met RS485, RJ45-poorten en meerdere protocollen, waaronder Modbus RTU, Modbus TCP/IP, BacNet IP-SNMP, HTTP en andere
- Uitgerust met geavanceerde bewaking en alarmen voor de pH-waarde, watergeleidbaarheid en waterlekkagedetectie
Schaalbaarheid
Door het modulaire ontwerp van deze oplossing is een naadloze integratie van meerdere units mogelijk, terwijl optioneel een redundante CDU voor hogere betrouwbaarheid en prestaties kan worden opgenomen. Met deze flexibele configuratie kan het systeem gemakkelijk aan uw specifieke capaciteit en betrouwbaarheidseisen worden aangepast terwijl de schaalbaarheid en bedrijfsefficiëntie behouden blijven.
De technische parameters kunnen worden gekozen en getoetst op basis van de werkelijke bedrijfsomstandigheden van de klant. Neem contact op met STULZ voor de technische gegevens.
Snelle service en onderhoud
Onze opgeleide en ervaren sales- en servicepartners zijn in meer dan 150 landen beschikbaar. Doordat zij altijd dichtbij onze klanten aanwezig zijn, kunnen ze ook heel snel reageren.
- Toegang aan voor- en achterzijde voor gemakkelijk onderhoud van alle onderdelen
- Kleiner aantal werkende onderdelen bij geïntegreerde lucht- en vloeistofkoeling van één enkele leverancier
- Ondersteunt online onderhoud voor alle ingebouwde filters
- Snelkoppelingen voor een snelle leidingconfiguratie
- Afsluitkleppen voor en na pompen en filters
- Automatische vulniveauregeling voor het TCS-circuit
